геометрические характеристики

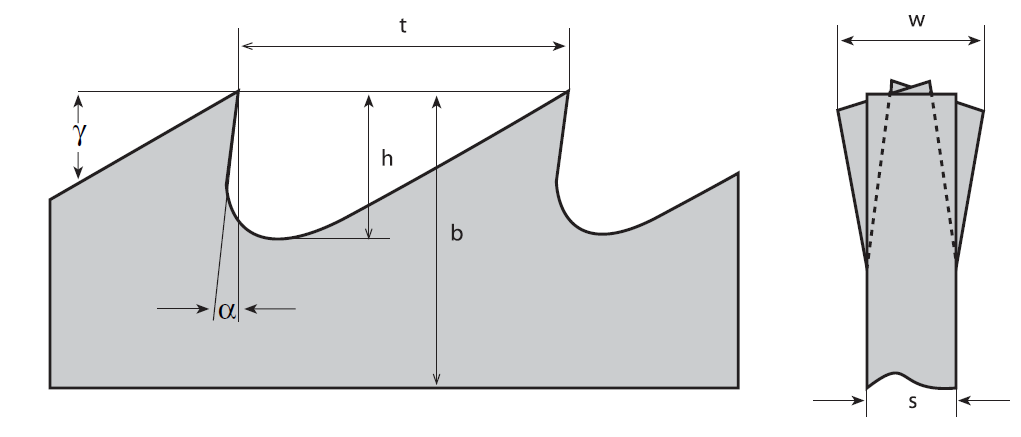

Основные геометрические характеристики ленточного полотна

  • b = ширина полотна
  • s = толщина полотна
  • h = высота зуба
  • t = шаг зуба
  • α = передний угол
  • γ = задний угол
  • w = ширина разводки



Основные характеристики - ширина, толщина и длина полотна определяются конкретным типом ленточнопильного станка

Шаг зубьев, передний угол и ширина разводки существенно влияют на условия резки и, следовательно, на итоговое качество разреза

Если вы не уверены в подборе полотна для вашего применения, обратитесь к нашим специалистам, которые охотно помогут вам с выбором

Разводка зубьев

Разводка зубьев, иначе отгибание зубьев в разные стороны, необходима для того, чтобы ширина пропила в заготовке была больше, чем толщина тела полотна. Без этого бы возникло чрезмерное трение полотна, увеличение энергических затрат и повышение температуры резания. Точность разводки определяет потребительскую значимость полотна - существенно влияет на качество пропила и общий срок эксплуатации инструмента. В процессе производства точность разводки контролируется на 100%. В нашем производстве используется бесконтактное измерение с использованием ПЗС-камер.

Существует много видов разводки зубьев как для постоянного, так и для переменного шага.  Наиболее часто используемая  - групповая разводка, которая имеет один неразведённый зуб, а затем последовательно чередующиеся зубья отклонённые влево и вправо

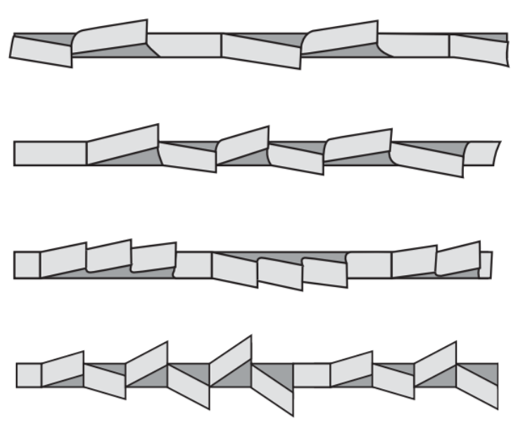

Типы разводок зубьев:

  • Стандартная – используется на ленточных полотнах с постоянным шагом до 10 зубьев на дюйм



  • Групповая – попеременная разводка зубьев на ленточных полотнах с переменным шагом



  • Волнообразная разводка – для полотен с очень мелким шагом 14-32 зубьев на дюйм



  • Переменная прогрессивная - размер разводки прогрессивно меняется внутри одной группы

Контроль разводки

Точность разводки зубьев существенно влияет на качество резки и потребительскую значимость ленточного полотна. Основным критерием является равномерное разведение зубьев с обеих сторон. Учитывая важность правильной разводки во время производства уделяется большое внимание контролю. Качество разводки можно контролировать автоматически, например, с помощью ПЗС-камеры, которая контролирует разводку с точностью 0,02 мм.
